| Plaats van herkomst: | CHINA |
| Merknaam: | OEM |
| Certificering: | CE;ISO |
| Min. bestelaantal: | Overeen te komen |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | De Verpakking van de Stardarduitvoer door karton |
| Levertijd: | 5-10Days |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 20.000 PCs per Maand |
| Type: | DRUKsensor | Gebruik: | Industrieel gebruik |
|---|---|---|---|
| Plaats van Oorsprong: | Shaanxi, China (Vasteland) | Voeding: | 12-24VDC (10-30VDC) |
| Output: | 12-36VDC/24VDC | Afstand instellen: | 0-1,4 mm, 0-2,8 mm, 0-5,6 mm ... |
| Controleoutput: | max.200ma | Nauwkeurigheid: | 0.1%FS; 0.2%FS; 0.5% FS |
| Media: | gas, lucht, vloeistoffen, zwakke correderende stof | Certificaat: | ISO9001-2008 |
| Markeren: | Olie - de gevulde zender van de waterdruk,24VDC de elektronische sensor van de waterdruk,100MPa maak drukomvormer waterdicht |
||

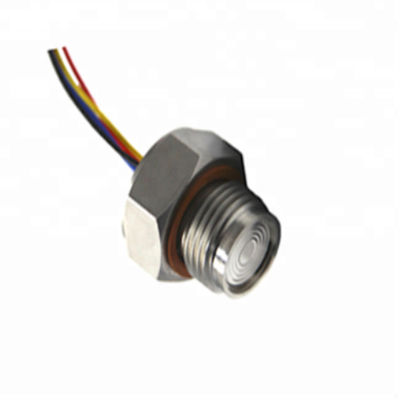

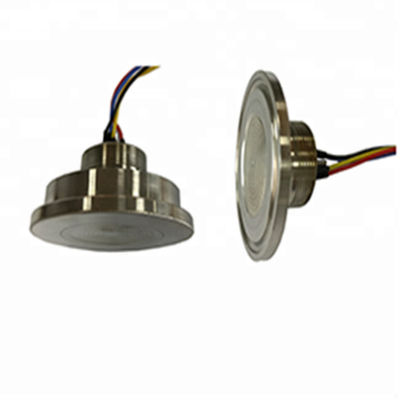

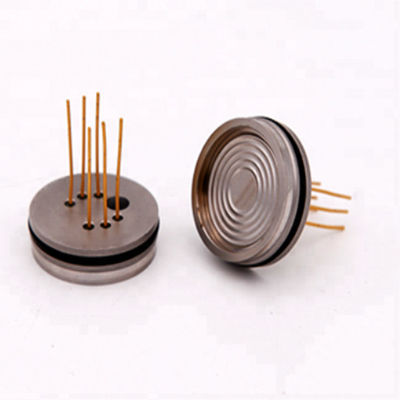

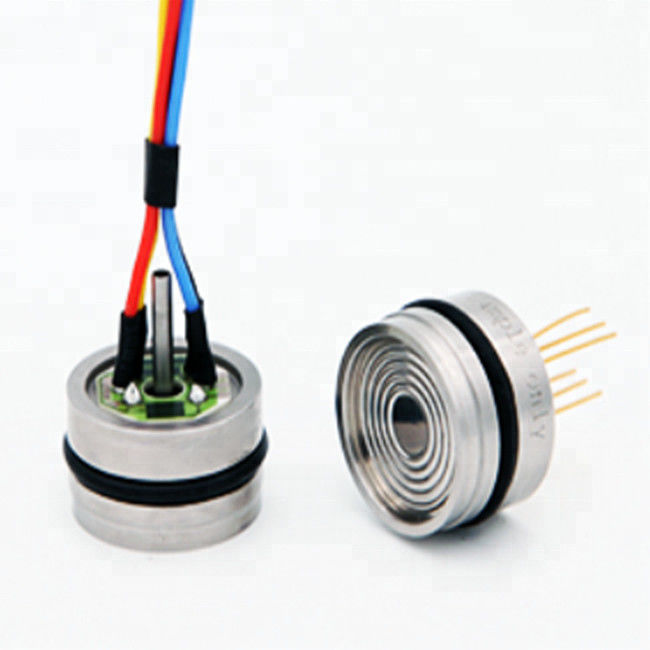

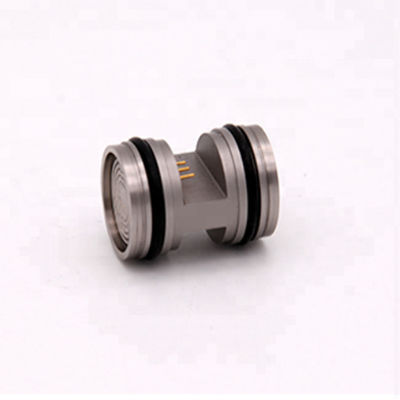

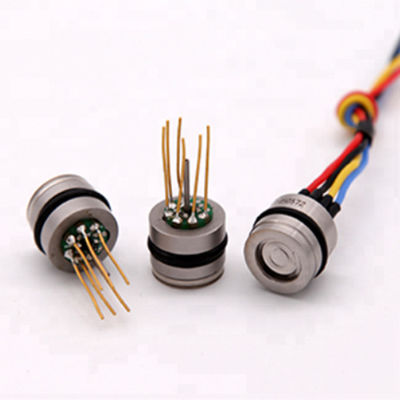

Olie - gevulde Waterdichte Drukomvormer
Inleiding
de waterdichte drukomvormer is een geïsoleerde olie - de gevulde kern van de druksensor met hoge prestaties, lage kosten en klein volume. Het gebruikt MEMS-Siliciumchip. De productie van elke sensor is een proces met het strikt verouderen, onderzoek en het testen om de uitstekende kwaliteit en de hoge betrouwbaarheid te verzekeren.
Dit product heeft hoge anti-overbelastingscapaciteit en brede temperatuurwaaier, wordt het wijd gebruikt in auto's, ladende machines, pompen, airconditioning en andere gelegenheden waar hoge vereisten op kleine grootte en rendabel hebben.
Eigenschap
Ø het meten van waaier: -100kPa… 0kPa~10kPa… 100MPa
Ø brede temperatuurcompensatie: -10℃~+80℃
Ø ingevoerde spaander, Laser het in orde maken
Ø SS 316L φ19mm*11.5mm
Toepassing
Ø drukmeting van automobiele motorolie
Ø techniekmachines, waterpompen, materiaal
Ø industriële procesbeheersing
Ø stedelijk watervoorzieningssysteem
Overzichtsbouw: (Eenheid: mm)
Specificatie
|
Bouwvoorwaarde |
|
|
Diafragmamateriaal |
SS 316L |
|
Huisvestingsmateriaal |
SS 316L |
|
Spelddraad |
Kovar/100mm silicone rubberdraad |
|
Tegendrukbuis |
SS 316L (maat en negatieve druk slechts) |
|
Zegelring |
Nitrilrubber |
|
Elektrovoorwaarde |
|
|
Voeding |
≤2.0mA gelijkstroom |
|
Impedantieinput |
3kΩ~6kΩ |
|
Impedantieoutput |
3kΩ~6kΩ |
|
Reactie |
(10%~90%):<1ms> |
|
Isolatieweerstand |
100MΩ, 100V gelijkstroom |
|
Overdruk |
2 keer FS |
|
Milieuvoorwaarde |
|
|
Media toepasselijkheid |
Vloeistof die geen corrosie op roestvrij staal en nitrilrubber heeft |
|
Schok |
Geen verandering bij 10gRMS, (20~2000) Herz |
|
Effect |
100g, 11ms |
|
Positie |
Wijk 90° van om het even welke richting af, nul change≤±0.05%FS |
|
Basisvoorwaarde |
|
|
Milieutemperatuur |
(25±1) ℃ |
|
Vochtigheid |
(50%±10%) relatieve vochtigheid |
|
Luchtdruk |
(86~106) kPa |
|
Voeding |
(1.5±0.0015) mA gelijkstroom |
Parameter
|
Punt |
Min. |
Type. |
Max. |
Eenheden |
|
Lineariteit
|
|
±0.1 |
±0.2 |
%FS, BFSL |
|
Herhaalbaarheid |
|
±0.05 |
±0.075 |
%FS |
|
Hysterese |
|
±0.05 |
±0.075 |
%FS |
|
Nul output |
|
|
±2.0 |
mV gelijkstroom |
|
FS output |
45 |
130 |
|
mV gelijkstroom |
|
Gecompenseerde temperaturen. waaier |
-10~80 |
℃ |
||
|
Het werk temperaturen. waaier |
-40~125 |
℃ |
||
|
Opslagtemperaturen. waaier |
-55~150 |
℃ |
||
|
Nul temperaturen. fout |
|
±0.75 |
±0.1 |
%FS, @25℃ |
|
Volledige temperaturen. fout |
|
±0.75 |
±0.1 |
%FS, @25℃ |
|
Stabiliteitsfout op lange termijn |
|
±0.2 |
|
%FS/year |
|
Nota: 1. De bovengenoemde prestatie-indicators worden getest in de benchmarkomstandigheden |
||||
|
2. De temperatuurwaaier voor de test van de temperatuurafwijking is de waaier van de compensatietemperatuur |
||||
