| Plaats van herkomst: | CHINA |
| Merknaam: | OEM |
| Certificering: | CE;ISO |
| Min. bestelaantal: | Overeen te komen |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | De Verpakking van de Stardarduitvoer door karton |
| Levertijd: | 5-10Days |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 20.000 PCs per Maand |
| Productnaam: | DRUKsensor | Drukwaaier: | 0~100/700kPa |
|---|---|---|---|
| Voeding: | 5V of 3.3V | Outputsignaal: | 0.5-4.5V (of 0.2-2.7 of aangepast) |
| Nauwkeurigheid: | 1% | Druktype: | Absoluut |
| Gemeten media: | Luchtgas of vloeistof | Gecompenseerde Temperaturen.: | 0-60 ' C |
| Opslagtemperaturen.: | -40 ~ 150 ' C | Overbelastingsdruk: | 2X |
| Hoog licht: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
Eigenschap
Toepassing
Voor Automobielelektronikagebied, zoals de meter van de banddruk, auto pump.etc.
Voor Barometer, hoogtemeter, vacuümdruk measurement.etc.
Voor Drukmeter of drukcontrolemechanisme enz.
Prestatiesparameter
Tenzij anders gespecificeerd, werden de metingen met een leveringsvoltage van 5 Vdc bij een temperatuur van 25±1℃ genomen en vochtigheid die zich van 25%~85% uitstrekken.
| Punt | Gegevens | Eenheid |
| Voeding | 5 of 3,3 | V |
| Drukwaaiers | 0~100/350/700 | kPA |
| Outputsignaal | 0.5-4.5 (of door douane) | V |
| Nauwkeurigheid | ±1.0 | %Span |
|
Nul Temp.Coefficient |
±0.03 | %FS/℃ |
|
Spanwijdte Temp.Coefficient |
±0.03 | %FS/℃ |
| Stabiliteit op lange termijn (1year) | ±0.5 | %Span |
| Over druk | 2X (≥500kPa) | Reted |
| Compensatietemperaturen. | 0 ~ 60/32~ 140 | ℃/℉ |
| Omringende Temperaturen. | -10 ~ 85/14 ~ 185 | ℃/℉ |
| Opslagtemperaturen. | -40 ~ 150/-40 ~ 302 | ℃/℉ |

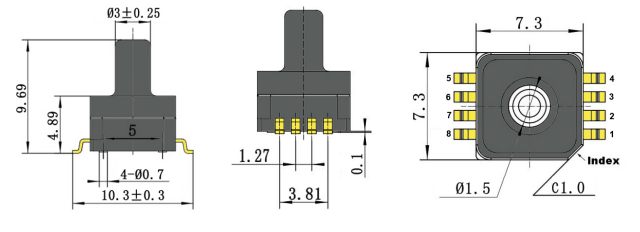

Dimension&Eletricverbinding (Eenheid: mm/Inch)
SPELDdefinitie
|
1 |
3 |
7 |
2,4,5,6,8 |
|
Output |
Power+ |
GND |
N/C |
NOTA:
1, N/C-Spelden moet het drijven worden verlaten
2, het Solderen van loodspelden: 250 ' C voor 5 seconden-max.
3, te voegen gelieve 0.1uf-condensator tussen VDD en GND toe.

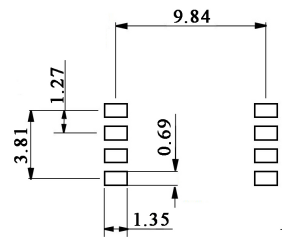

Geadviseerde Voetafdruk
De bovengenoemde voetafdruklay-out verzekert juiste solderende verbindingsinterface tussen de PC-raad en de sensorspelden wanneer proces door terugvloeiing of hand te solderen.
Nota's
1. Voer ESD bescherming tijdens het solderen en assemblage uit.
2. Overbelast voltage (6.5Vdc) of de stroom (5mA) kan ASIC branden.
3. Het middel moet met de onder druk gezette delen compatibel zijn.
4. Tevreden om ons voor speciaal verzoek op parameter en toepassing te contacteren
