Tegen Sensor van de Effect de Differentiële Piezoresistive Luchtdruk

Beschrijving

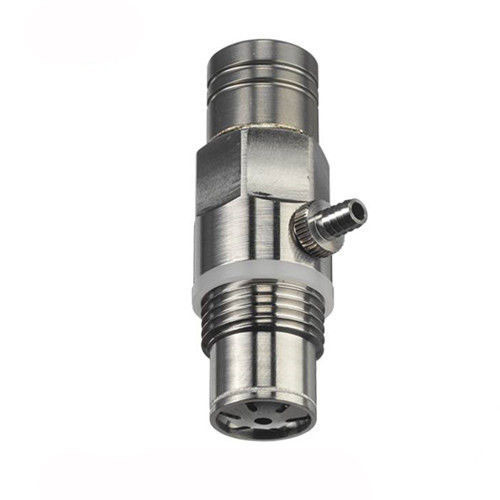

De druk wordt toegepast op de voorzijde van het silicium die element via een dun staaldiafragma en een olie van het transmissie mediumof silicone meten. Dit silicium die element meten heeft een microme-chanically veroorzaakte membraanstructuur. Het bevat implantedpiezoresistive weerstanden die in een Wheatstone-brug worden verbonden. De Thereferencedruk (gassen slechts) wordt gevoed via een slanguitsteeksel (dia. 3.5) aan het achtergedeelte van het metende element. Wanneer er een pressuredifference tussen de voorzijde en het achtergedeelte van het metende element zijn, is de brug uit zijn evenwicht gebracht en een outputsignaal evenredig aan de druk wordt geproduceerd

De thermische gevolgen worden hoofdzakelijk door individueel de weerstanden van Turkije gecompenseerd ned die in de sensor worden gebouwd. De sensor is grond-geïsoleerd.

Toepassingen

Één van de belangrijkste toepassingen van deze sensor moet statische en dynamische druk meten. Het verschil in druk van thereferencedruk wordt gemeten. In de normale omstandigheden, zal de thereferencedruk aan de omringende druk gelijk zijn. Thesensors is gekalibreerd om een overdruk te ontdekken, zodat zou slechts op dat gebied moeten worden gebruikt. Het feit dat de media door een staaldiafragma worden gescheiden betekent dat de sensor in de meeste toepassingen kan worden gebruikt. De staaldiafragma's en siliconeolie het vullen hebben geen effect op het dynamische gedrag van de sensor. De sensor wordt gebruikt met het versterkertype 4603B.

Eigenschappen

• Microfused onder 500°C, goede stabiliteit op lange termijn
• 17-4 PH roestvrij staal, zonder lasnaden, O-ringen, en vrij van lekkagerisico's
• geavanceerde digitale temperatuurcompensatie, breed het werk temperatuurwerkingsgebied
• Hoge nauwkeurigheid, hoge weergavekarakteristiek, goede stabiliteit op lange termijn
•  Uitstekende weerstand tegen effect, overbelasting, schok en erosie
•  Efficiënte bliksembescherming en sterke antirfi&emi-bescherming.
• keur aan hoge drukoverbelasting goed, kan de maximum waaier 6000Bar bereiken

Verwijzingsdruk

De media die voor de verwijzingsdruk moeten worden gebruikt zijn beperkt tot droge, niet-aantast gassen. wegens de lengte van de pijp, kan de verwijzingsdruk slechts als statische druk worden gemeten. Het slanguitsteeksel (dia. 3.5) kan worden verwijderd

Kaliberbepalingsstroom

De sensor wordt voorzien van een constante stroom, de waarvan waarde door fabriekskaliberbepaling isdetermined. Dit punt van kaliberbepalings huidige andzero wordt getoond afzonderlijk voor elke sensor in het kaliberbepalingscertificaat. Deze waarden kunnen op versterker Type4603B worden aangepast. De kaliberbepalingsstroom en op het absolute nulpunt zijn definedto geven een signaal van de sensoroutput van 500 mV voor een druk of100 %FS.

Technische Gegevens (in Tref = 25 °C)
